石油化工行業高壓管道法蘭螺栓螺母專用派柏進口防爆氣動驅動式定扭矩液壓扳手

石油化工行業高壓管道法蘭螺栓連接是煉油化工裝置設備、管道和機械的主要密封、連接結構,在歷次大修過程中,拆裝、更換螺栓不僅數量多,而且像高壓合金鋼螺栓價值高,如果檢修不當,螺栓損壞多,不僅會延長檢修工期,檢修成本也增大,還可能造成重大的泄漏或設備損壞事故,影響裝置的安全運行,根據歷年來大修經驗教訓,特制定本管理檢修要求,同時也推薦使用兩同步或四同步PIPER派柏進口防爆氣動驅動式定扭矩液壓扳手,確保大修如期保質保量完成。


一、 拆卸 
1 、一般當連接法蘭或部件的溫度降到80℃以下時,可以松螺栓進行拆卸(對于類似反應器連接螺栓等,應嚴格按照維護檢修規程進行拆卸)。拆卸螺栓的順序要嚴格按照規程進行,一般在作業位置差的部位開始對稱往兩邊拆卸。
2、對于高溫部位的螺栓,建議在拆卸前4小時左右,在拆卸的螺母的螺紋處澆上煤油或松動劑等,潤滑螺紋間的氧化物,以便于拆卸。 
3、對因螺紋咬死而無法用扳手或機械拆裝的螺栓,可以氧氣割或劈帽器進行切割,但施工單位在切割前必須征得相關部門同意并辦理書面申請單(見附件1):切割數量小于檢修計劃內備件數量的由運行部確認,大于螺栓總數10%或規格在M36以上的需征得機動處主管人員同意。
4、用氧氣割時,必須由持證、熟練的氣焊工操作,對于規格在M36以上螺栓切割時盡量割下螺母以保護螺桿。切割時不應過急,應逐層將其熔化,防止誤傷法蘭或螺桿的螺紋。 


二、 檢修 
1、螺栓拆下后,螺紋、螺母表面進行除銹、清洗,去除氧化皮和毛刺,對于螺紋有損傷的要用絲錐回扣或三角銼修整。在回裝前應全部試扣,螺母與螺栓應以能輕松旋入選出為合格。 
2、螺栓螺帽外觀檢查是否有裂紋,螺紋是否拉毛、滑牙,是否有較嚴重的腐蝕等缺陷,螺栓和螺母的配合應旋轉自如,不得松動。如有以上缺陷之一者為不合格,對于小毛刺要修磨至合格。 
3、高溫或高壓用螺栓(包括新舊)回裝前應再次進行檢查,加工尺寸準確,表面光潔,無裂紋、毛刺或凹陷等缺陷。M50以上(包括M50)螺栓應進行超聲檢測,M36以上(包括M36)螺栓應進行磁粉檢測,M36以下螺栓應抽查磁粉檢測,合格后方允許用于安裝。上述無損檢測均按JB4730的Ⅰ級為合格。無法進行檢測的,須反饋給運行部確認。新螺栓同時必須有產品合格證明書,磁粉檢驗必須出具書面報告。 
4、舊螺栓要歸類堆放,作好標志,不同設備螺栓不得混用,同時做好防水措施;備件螺栓除進行外觀檢查和必要的磁粉檢驗外,還要對照質量保證書和檢修計劃,確認螺栓螺母的材質,壓力和溫度等級,嚴禁合金螺栓用普通螺栓替代。
5、螺栓螺母安裝前應涂以二硫化鉬、石墨粉或高溫防咬合劑,對于高溫部位使用螺栓不能使用黃油,對于新領用的螺栓回裝前一定要將原有的黃油等清洗干凈,涂好潤滑劑等再回裝。 
4、對高壓設備上所有M50以上(包括M50)螺栓還應增加以下檢查內容:a) 檢查這些螺栓、螺母的硬度及硬度差是否正常,b) 要求復驗所有這些螺絲的尺寸包括螺栓總長、螺距及其變化量、螺紋的實際配合間隙等數據,并適當調整測得配合間隙偏小的螺栓螺母,記錄最終調整后的配合間隙,c) 為便于今后檢修中確認這些螺栓檢查數據的變化情況,要求在螺栓的端部及螺母非接觸面的端部打上鋼印編號。

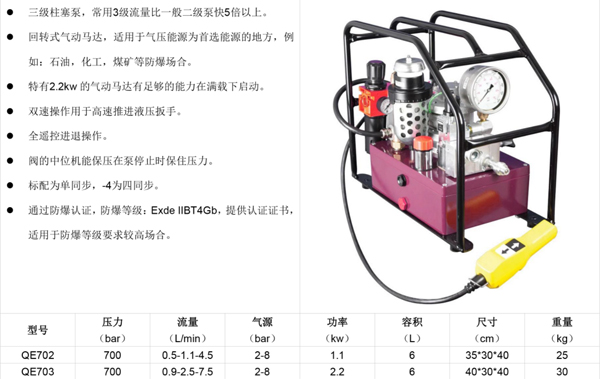

三、 回裝建議采用兩同步或四同步PIPER派柏進口防爆氣動驅動式定扭矩液壓扳手
1、螺栓回裝時要嚴格按照檢修規程進行,對高溫部位螺栓要先冷緊后熱緊,冷緊、熱緊的順序要按照對稱的原則進行,螺栓的扭緊力矩要把握好,既要達到密封的力矩,又不能超過螺栓的能承受的的力矩。 
2、對于浮頭式換熱器,在管程試壓后,須再緊一遍螺栓。 
3、對于沉頭式螺栓的拆卸和安裝都必須按照原來的位置進行編號,即使是規格、型號、尺寸完全相同的螺栓也不要混肴,盡量原拆原裝。 

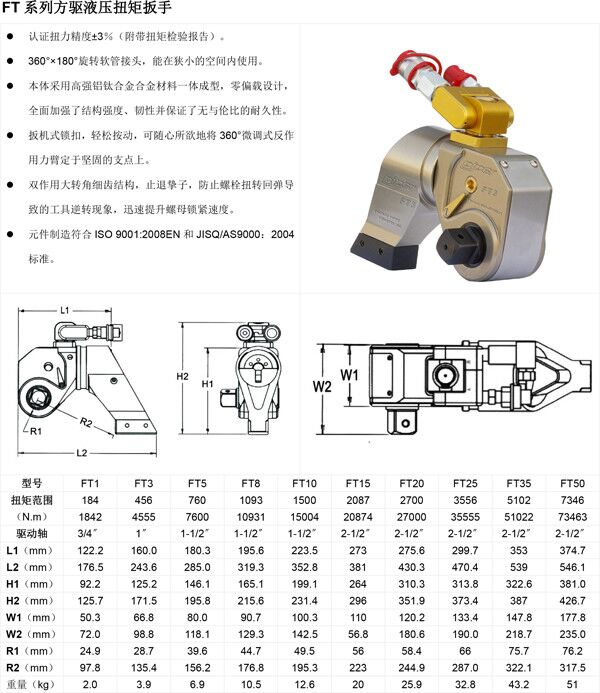

4、換熱器管箱、大帽、小浮頭等大直徑的法蘭螺栓和高壓部位螺栓緊固時應使用合適的PIPER派柏兩同步或四同步防爆氣動驅動式定扭矩液壓扳手,保證合適、準確、均勻的緊固扭矩。 
5、高溫合金螺栓如是原拆原裝、標識清楚、專用盒子擺放、未與其他螺栓混用的可不打光譜檢查,否則重新使用前必須按規定打光譜進行檢查。新更換的高溫合金螺栓視情況進行抽檢。
